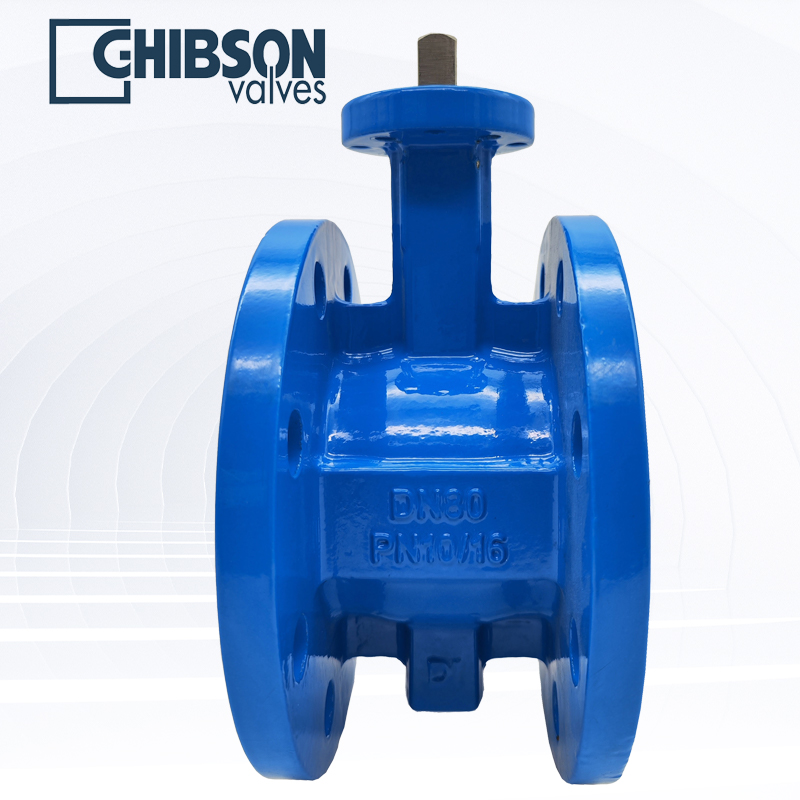

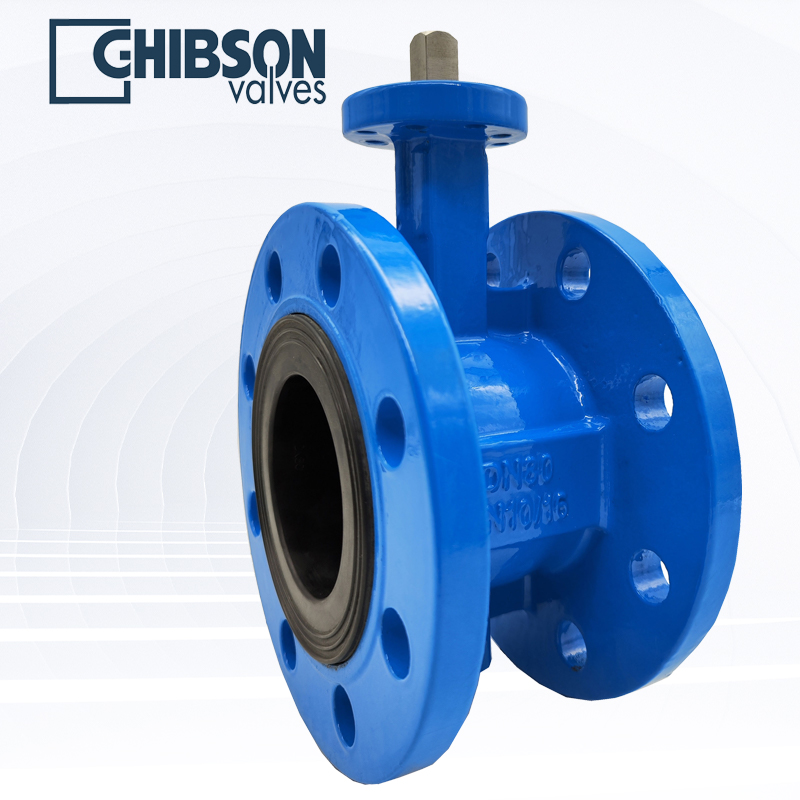

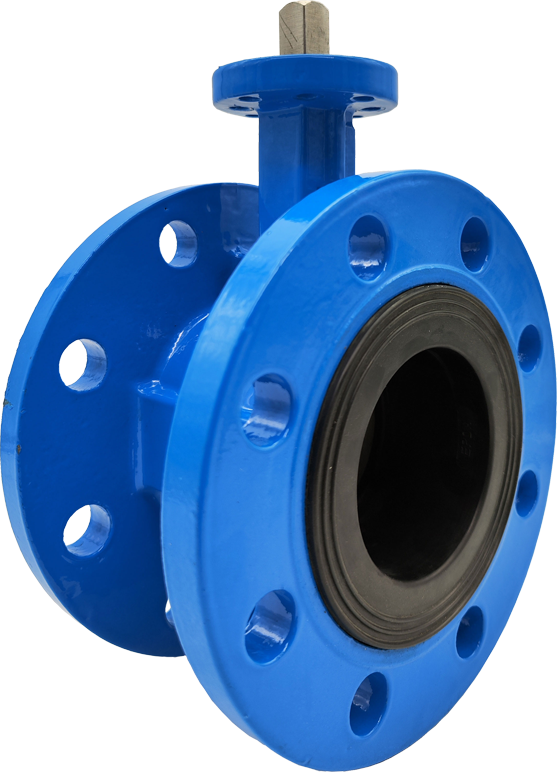

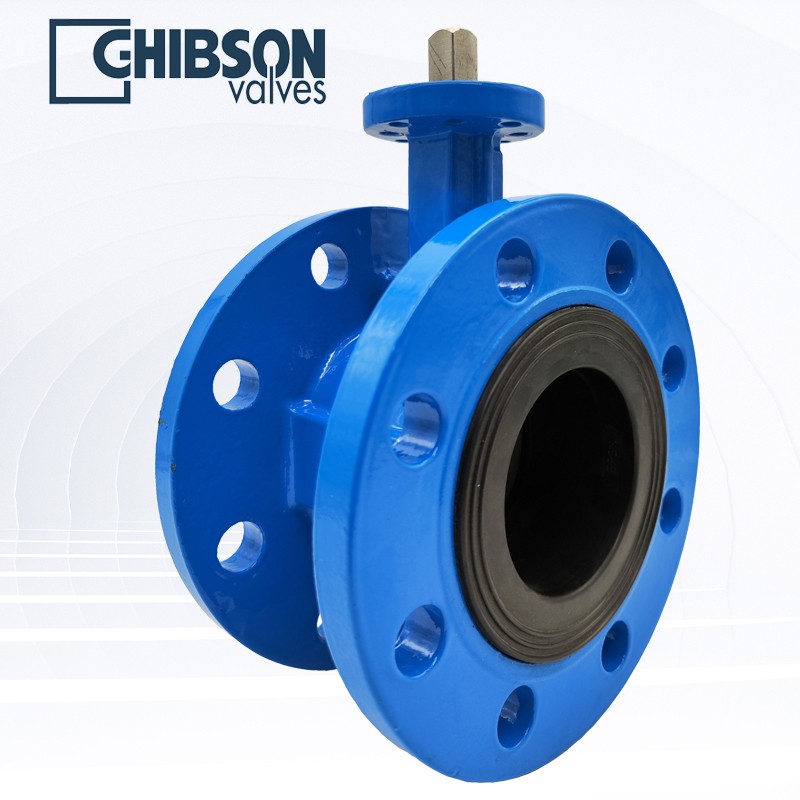

碳钢法兰蝶阀
< >
  • 碳钢法兰蝶阀
  • 碳钢法兰蝶阀
  • 碳钢法兰蝶阀
  • 碳钢法兰蝶阀
碳钢法兰蝶阀

蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。

服务热线:0512-67626898

在线咨询


蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。

法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。


█ 小巧轻便,容易拆装及维修,并可在任意位置安装

-----------------------------------------------------------------------------------------------------------------------------------------

 结构简单、紧凑,操作扭矩小,90°回转开启迅速

-----------------------------------------------------------------------------------------------------------------------------------------

 流量特性趋直线,调节性能好

-----------------------------------------------------------------------------------------------------------------------------------------

 蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点

-----------------------------------------------------------------------------------------------------------------------------------------

 蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏

-----------------------------------------------------------------------------------------------------------------------------------------

 密封件可更换,且密封可靠达到双向密封

-----------------------------------------------------------------------------------------------------------------------------------------



技术参数



公称通径

DN50~DN1200

公称压力

PN10~16

适用温度

-20~120℃

阀体材质

球墨铸铁(GGG40)、碳钢(WCB)、不锈钢(CF8/CF8

M)等

密封圈材质

聚四氟乙烯(PTFE)、聚醚醚酮(PEEK)等

连接方式

法兰

驱动方式

气动、电动
